उच्च गति सिग्नल संचारित करते समय औद्योगिक कनेक्टर अपने हस्तक्षेप प्रतिरोध को कैसे सुधार सकते हैं?

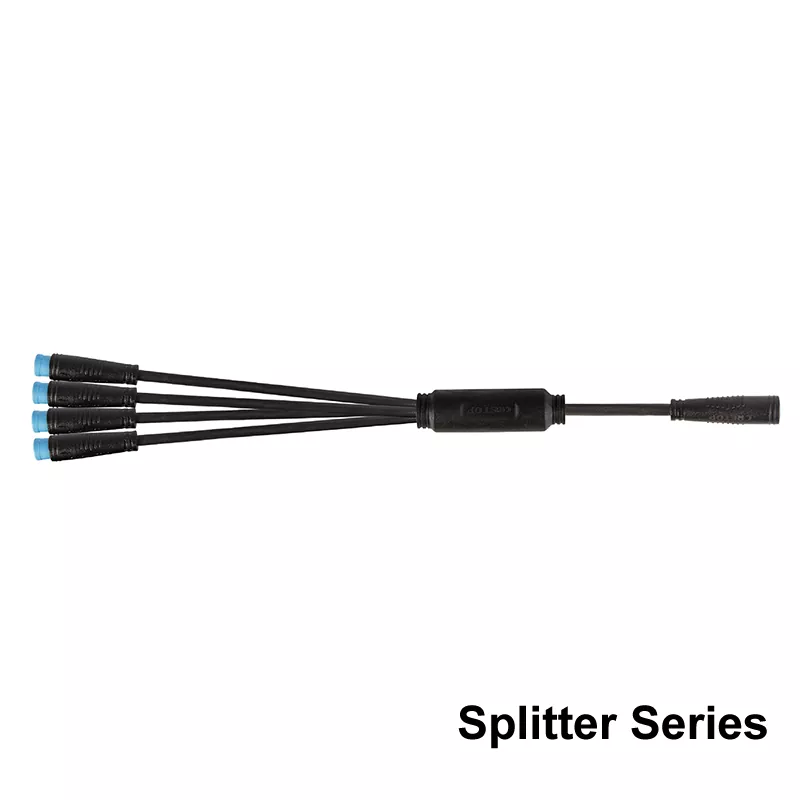

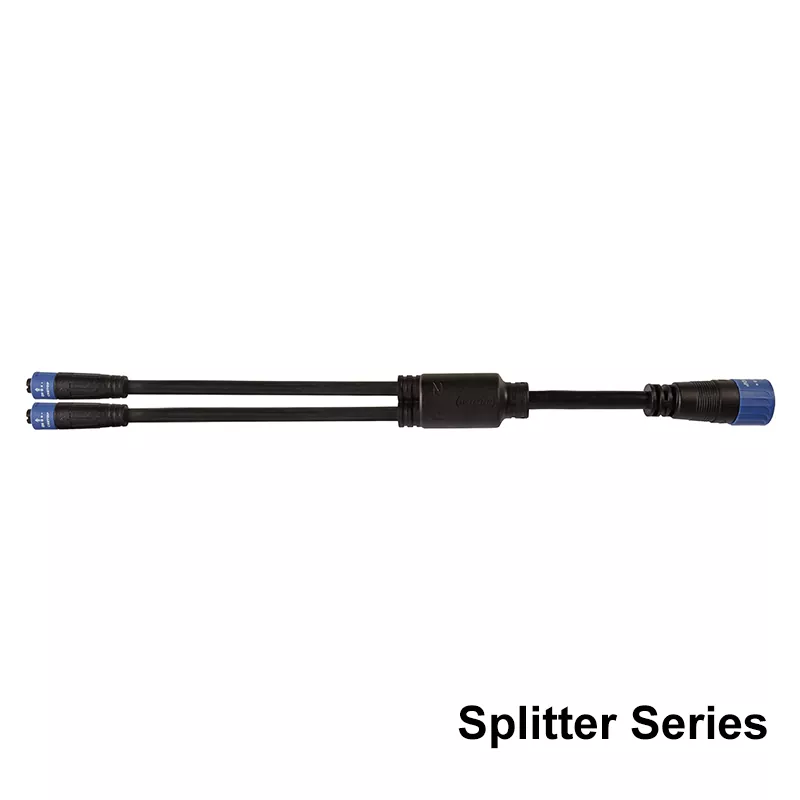

औद्योगिक परिदृश्यों में,औद्योगिक संबंधकअक्सर उच्च गति सिग्नल संचारित करते हैं, जैसे डेटा केंद्रों में सर्वर कनेक्ट करना और स्वचालित उत्पादन लाइनों पर सेंसर सिग्नल संचारित करना। हालाँकि, वर्कशॉप में मोटर और इनवर्टर जैसे उपकरण विद्युत चुम्बकीय हस्तक्षेप उत्पन्न कर सकते हैं। इसके अलावा, केबलों के बीच क्रॉसस्टॉक हाई-स्पीड सिग्नल को आसानी से कमजोर और विकृत कर सकता है, जिससे डिवाइस संचार त्रुटियां हो सकती हैं। कई तकनीशियन पूछते हैं कि औद्योगिक कनेक्टर्स के हस्तक्षेप प्रतिरोध को कैसे सुधारें और अधिक स्थिर हाई-स्पीड सिग्नल ट्रांसमिशन सुनिश्चित करें।

परिरक्षित कनेक्टर चुनें

औद्योगिक वातावरण में सबसे आम हस्तक्षेप विद्युत चुम्बकीय हस्तक्षेप है। उदाहरण के लिए, वर्कशॉप में चलने वाली मोटरें चुंबकीय क्षेत्र उत्पन्न करती हैं, जो कनेक्टर द्वारा प्रेषित उच्च गति संकेतों में हस्तक्षेप कर सकती हैं। इसलिए, चयन करते समयऔद्योगिक कनेक्टर्स, परिरक्षित मॉडलों को प्राथमिकता दें, जैसे कि धातु के आवास और आंतरिक परिरक्षण जाल वाले मॉडल। ये ढाल बाहरी विद्युत चुम्बकीय हस्तक्षेप को रोकने के लिए "सुरक्षात्मक आवरण" की तरह कार्य करती हैं। परिरक्षण के दो सामान्य प्रकार हैं: एक ठोस धातु आवास, जैसे पीतल आवास, जो कनेक्टर को पूरी तरह से घेरता है और बाहरी चुंबकीय क्षेत्रों के प्रवेश को कम करता है। दूसरे प्रकार में कनेक्टर के अंदर सिग्नल पिन के चारों ओर परिरक्षण जाल, व्यक्तिगत सिग्नल चैनलों को परिरक्षण और आसन्न चैनलों के बीच क्रॉसस्टॉक को रोकना शामिल है।

सिग्नल पिन लेआउट अनुकूलित करें

यदि किसी औद्योगिक कनेक्टर के भीतर सिग्नल पिन एक-दूसरे के बहुत करीब हैं, तो उच्च गति सिग्नल संचारित करते समय "क्रॉसस्टॉक" हो सकता है। इसलिए, हस्तक्षेप प्रतिरोध में सुधार के लिए, कनेक्टर के सिग्नल पिन लेआउट पर सावधानीपूर्वक विचार किया जाना चाहिए। हाई-स्पीड सिग्नल पिनों को अन्य पिनों से यथासंभव दूर रखा जाना चाहिए, या ग्राउंड पिन द्वारा अलग किया जाना चाहिए। उदाहरण के लिए, कुछ औद्योगिक कनेक्टर "डिफरेंशियल सिग्नल पेयर + ग्राउंड आइसोलेशन" लेआउट का उपयोग करते हैं: हाई-स्पीड डिफरेंशियल सिग्नल ले जाने वाले दो पिनों को एक डिफरेंशियल सिग्नल पेयर बनाने के लिए एक साथ रखा जाता है, जिससे हस्तक्षेप प्रतिरोध बढ़ता है। फिर विभिन्न सिग्नल चैनलों को अलग करने और क्रॉसस्टॉक को रोकने के लिए आसन्न सिग्नल जोड़े के बीच एक ग्राउंड पिन जोड़ा जाता है। अन्य कनेक्टर पावर और सिग्नल पिन को अलग करते हैं, उदाहरण के लिए, पावर उतार-चढ़ाव को सिग्नल ट्रांसमिशन में हस्तक्षेप करने से रोकने के लिए, पावर पिन को एक तरफ और सिग्नल पिन को दूसरी तरफ रखते हैं।

उपयुक्त प्रतिबाधा मिलान का चयन करें

उच्च गति सिग्नल संचारित करते समय, यदि की प्रतिबाधाऔद्योगिक संबंधकयदि यह केबल या डिवाइस से मेल नहीं खाता है, तो सिग्नल कनेक्टर इंटरफ़ेस पर प्रतिबिंबित होगा, जिससे सिग्नल क्षीणन और विरूपण होगा। इसे "आंतरिक हस्तक्षेप" भी माना जाता है। हस्तक्षेप-विरोधी क्षमताओं को बेहतर बनाने के लिए, यह सुनिश्चित करना भी महत्वपूर्ण है कि कनेक्टर की प्रतिबाधा संपूर्ण सिग्नल श्रृंखला से मेल खाती है। उदाहरण के लिए, सामान्य उच्च गति सिग्नल प्रतिबाधा 50Ω या 100Ω हैं। प्रेषित सिग्नल प्रकार के आधार पर उचित प्रतिबाधा वाले कनेक्टर का चयन करें।

इंटरफ़ेस सीलिंग में सुधार करें

हालाँकि औद्योगिक स्थलों में धूल और नमी सीधे सिग्नलों में हस्तक्षेप नहीं करती हैं, लेकिन वे औद्योगिक कनेक्टर्स के संपर्क प्रदर्शन को प्रभावित कर सकती हैं। उदाहरण के लिए, इंटरफेस में प्रवेश करने वाली धूल सिग्नल पिनों के बीच खराब संपर्क का कारण बन सकती है, जबकि नमी पिनों को ऑक्सीकरण कर सकती है, जिससे संपर्क प्रतिरोध बढ़ सकता है और अस्थिर सिग्नल ट्रांसमिशन हो सकता है। यह प्रभाव विशेष रूप से उच्च गति संकेतों के लिए स्पष्ट है। इसलिए, हस्तक्षेप-विरोधी क्षमताओं में सुधार के लिए उचित कनेक्टर सीलिंग की भी आवश्यकता होती है। कनेक्टर्स का चयन करते समय, उनकी आईपी रेटिंग पर विचार करें। उदाहरण के लिए, IP67 और IP68 कनेक्टर प्रभावी रूप से धूल और पानी प्रतिरोधी हैं, जो उन्हें धूल भरी और आर्द्र कार्यशालाओं के लिए उपयुक्त बनाते हैं। इंस्टॉलेशन के दौरान, धूल और नमी को प्रवेश करने से रोकने के लिए कनेक्टर और डिवाइस इंटरफेस के बीच कोई गैप न हो, यह सुनिश्चित करने के लिए सिलिकॉन गैस्केट जैसे मैचिंग सीलिंग गैस्केट का उपयोग करें।

कनेक्शन दूरी कम करें

हाई-स्पीड सिग्नल ट्रांसमिशन दूरी जितनी लंबी होगी, बाहरी हस्तक्षेप की संभावना उतनी ही अधिक होगी और सिग्नल क्षीणन उतना ही गंभीर होगा। इसलिए, उपकरण बिछाते समय, औद्योगिक कनेक्टर्स के बीच कनेक्शन दूरी को कम करने का प्रयास करें। उदाहरण के लिए, केबल की लंबाई कम करने के लिए उन उपकरणों को एक-दूसरे के करीब रखें, जिन्हें हाई-स्पीड सिग्नल प्रसारित करने की आवश्यकता होती है और बदले में, सिग्नल और हस्तक्षेप स्रोतों के बीच संपर्क समय कम हो जाता है।
